01 Интерактивный образовательный комплекс

От ядерной реакции до электровоза

Студент проходит единый путь энергии: исследует генератор и трансформатор, управляет параметрами электрической цепи и прослеживает питание тяговой сети.

Для колледжей, техникумов, вузов и учебных центров железнодорожного транспорта.

Посмотрите учебный маршрут в действии

Запросить демонстрацию Состав комплекса

Студент проходит единый путь энергии: исследует генератор и трансформатор, управляет параметрами электрической цепи и прослеживает питание тяговой сети.

Для колледжей, техникумов, вузов и учебных центров железнодорожного транспорта.

Запросить демонстрацию Состав комплекса

02 / Зачем нужен комплекс

Схемы, формулы и оборудование изучаются вместе

Студент может знать определения тока, напряжения и мощности, но не видеть связи между процессами. Ему трудно объяснить, где возникает электрическая энергия, зачем повышают напряжение, как замыкается тяговая цепь и куда направляется энергия при торможении.

Визуализация связи трёхмерной модели, электрической схемы и физических параметров Учебная модель
Главный разрыв в обучении Увидеть объект — ещё не значит понять систему
  1. 01

    Разрозненные знания

    Формулы, схемы и устройство оборудования остаются отдельными темами и не складываются в общую модель энергосистемы.

  2. 02

    Невидимые процессы

    Движение носителей заряда, электромагнитную индукцию, передачу мощности и преобразование энергии невозможно непосредственно наблюдать на обычном стенде.

  3. 03

    Ограниченный доступ к оборудованию

    Не каждую операцию можно многократно показать всей группе на действующей подстанции, контактной сети или электровозе.

03 / Учебный маршрут

Семь взаимосвязанных модулей — один путь энергии

Студент последовательно проходит систему от источника энергии до тягового электропривода. Общая карта связывает трёхмерные объекты, электрические схемы, параметры и физические процессы.

Карта учебного маршрута интерактивного комплекса электроснабжения железных дорог
Каждый модуль объясняет свою часть системы и сохраняет связь с общим маршрутом Источник → преобразование → передача → тяга → рекуперация

Состав учебного маршрута

  1. 01
    Навигация по системе

    Карта энергии

    Студент видит всю цепочку: электростанцию, генератор, трансформатор, ЛЭП, тяговую подстанцию, контактную сеть и электровоз. Карта показывает пройденные этапы и связывает отдельные темы в одну систему.

  2. 02
    Источник энергии

    Ядерная реакция и тепловой цикл

    Пользователь запускает условную реакцию деления, наблюдает выделение тепла, работу двухконтурной схемы и движение пара к турбине.

  3. 03
    Преобразование энергии

    Турбина и синхронный генератор

    Студент изменяет частоту вращения и ток возбуждения, наблюдает магнитное поле, индуцированное напряжение и три фазные синусоиды.

  4. 04
    Физика электрического тока

    Что происходит в проводнике

    Пользователь замыкает цепь, сравнивает постоянный и переменный ток, наблюдает хаотическое движение и направленный дрейф электронов.

  5. 05
    Передача электроэнергии

    Трансформатор и линия электропередачи

    Студент изменяет соотношение витков, напряжение и нагрузку и видит, как повышение напряжения уменьшает ток и омические потери.

  6. 06
    Тяговое электроснабжение

    Тяговая подстанция и контактная сеть

    Пользователь сопоставляет однолинейную схему с оборудованием и прослеживает замкнутую тяговую цепь через контактный провод, электровоз и рельсы.

  7. 07
    Тяга и обратный поток энергии

    Электровоз и рекуперация

    Студент управляет тягой и торможением, наблюдает преобразование электрической энергии в механическую и изменение направления энергетического потока при рекуперации.

От атома — к генератору. От генератора — к тяговой сети. От колеса электровоза — обратно в энергосистему.

Единая учебная модель

04 / Учебные активности

Студент исследует, собирает, управляет и рассчитывает

Каждый модуль сочетает несколько способов работы с учебным материалом. Студент взаимодействует с трёхмерной системой, выполняет практические задания, изменяет параметры и сразу видит физический результат своих действий.

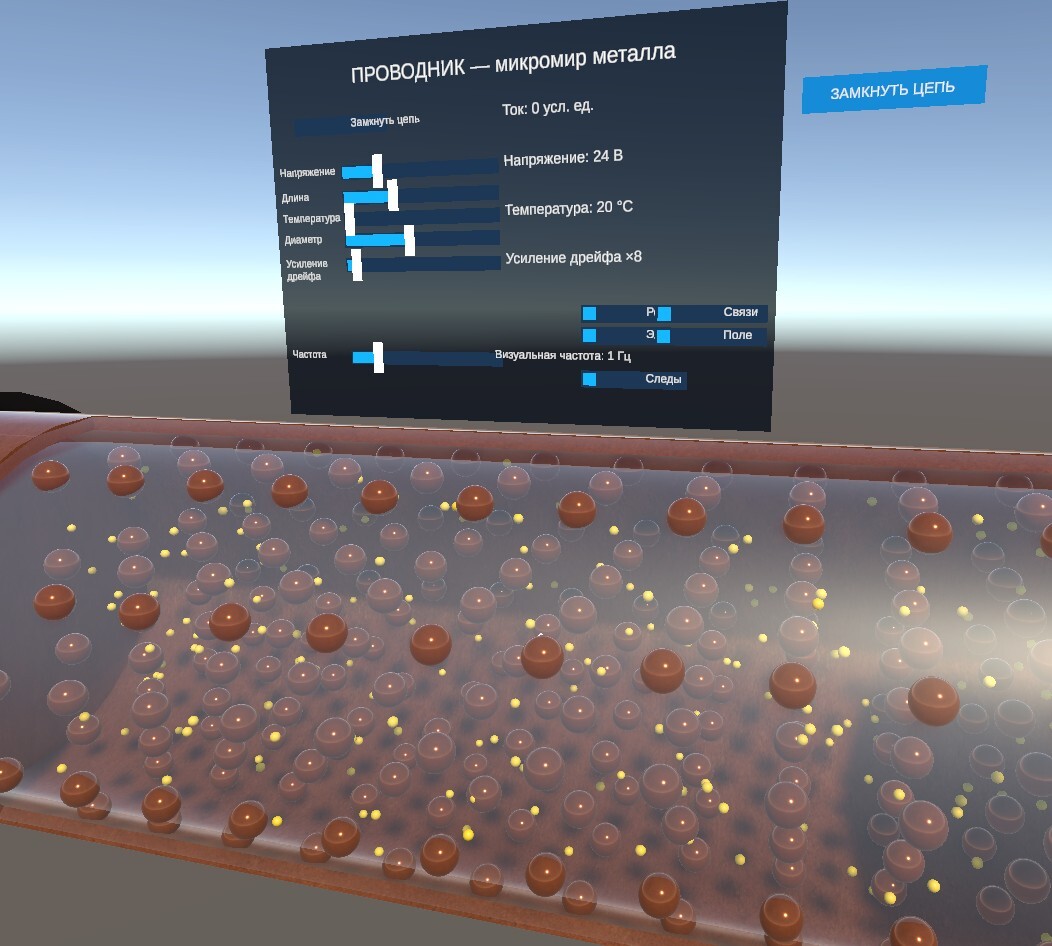

Исследование интерактивного трёхмерного объекта с выбором камер и технических ракурсов
Объект в контексте системы Оборудование можно рассмотреть с нужной стороны и в рабочем состоянии
01

Исследование оборудования и процессов

Свободное изучение помогает понять устройство объекта, его положение в системе и связь с происходящим физическим процессом.

  • Интерактивные объекты Выбор элементов, подсветка узлов, запуск анимаций, открытие корпусов и просмотр внутренних частей оборудования.
  • Камеры и технические ракурсы Свободная камера, заданные точки обзора, приближение, разрезы и переход между общим видом системы и отдельным узлом.

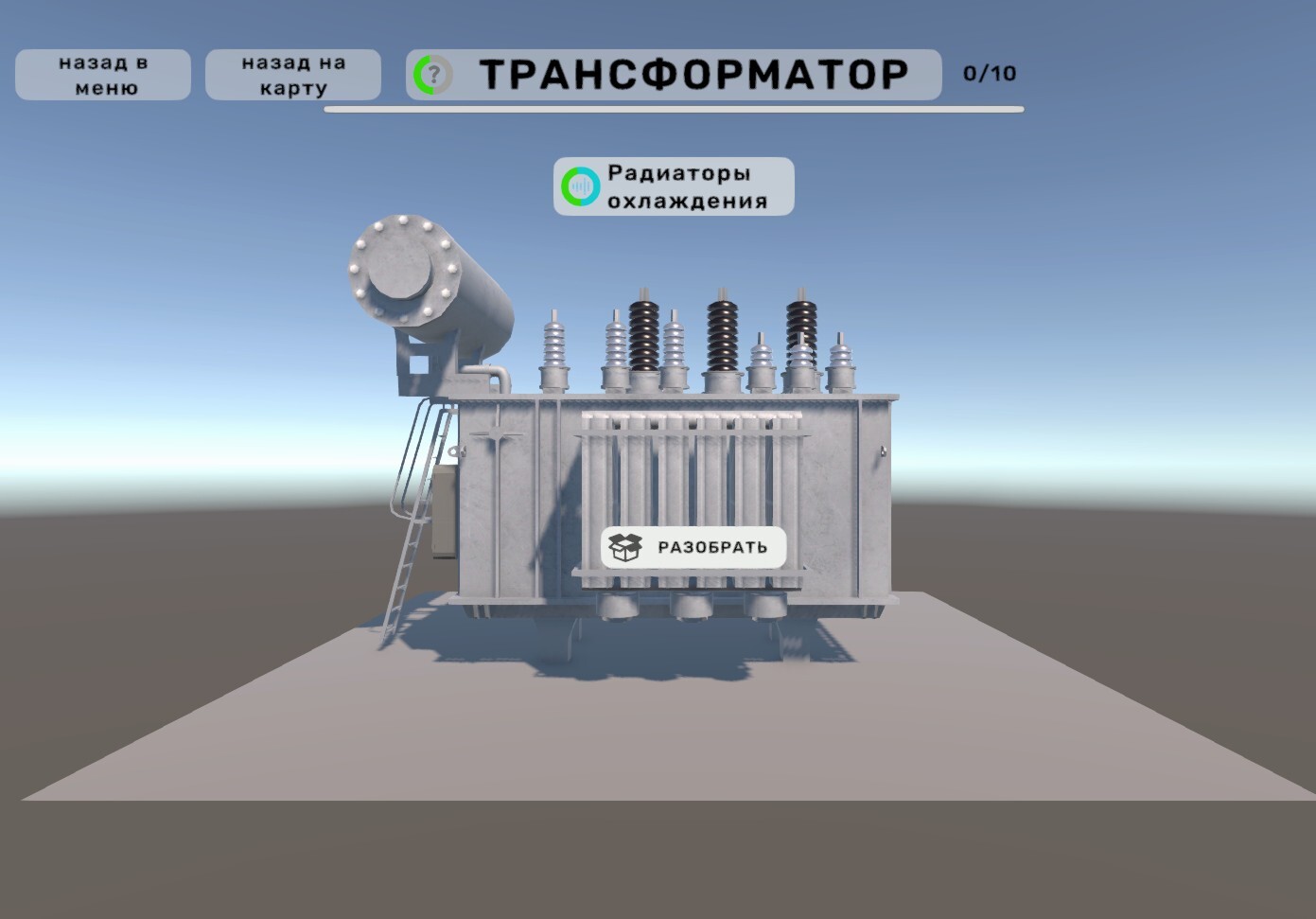

Квест на сборку оборудования и перетаскивание элементов в интерактивном задании
Последовательность и взаимосвязи Студент собирает систему и видит последствия каждого решения
02

Сборка, соединение и размещение элементов

Практические квесты закрепляют назначение компонентов, порядок операций и пространственные связи внутри электрической системы.

  • Квесты на сборку Установка деталей и узлов в правильной последовательности, сборка цепи, оборудования или функциональной схемы.
  • Перетаскивание и сопоставление Размещение элементов в целевых зонах, соединение частей, сопоставление 3D-оборудования с обозначениями на схеме.

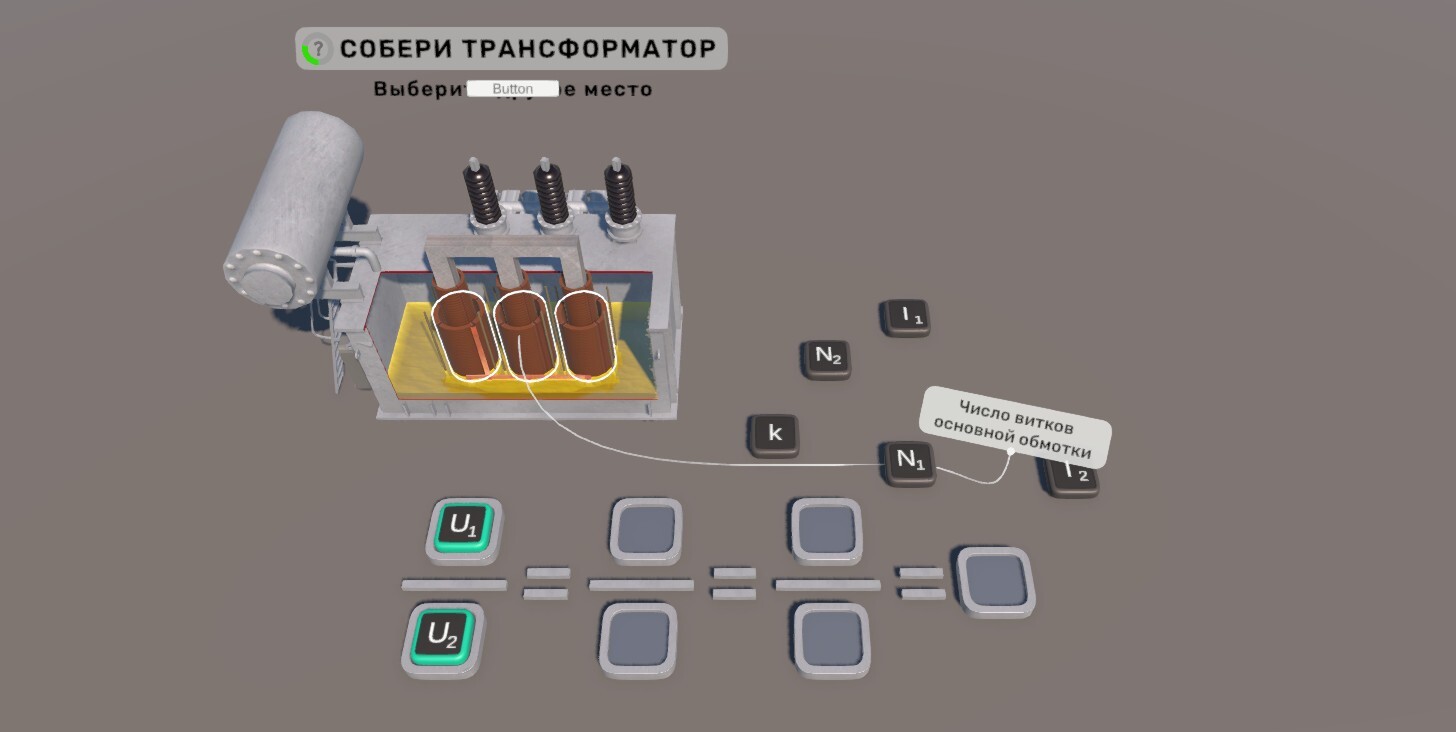

Эксперимент с параметрами электрической системы и интерактивной формулой
Параметр → процесс → результат Значения, графики и формулы изменяются вместе с состоянием модели
03

Эксперименты с параметрами и расчётами

Пользователь управляет моделью, наблюдает изменение электрических величин и устанавливает причинно-следственные связи.

  • Управление параметрами Ползунки, переключатели и органы управления меняют напряжение, ток, сопротивление, частоту, нагрузку и режим работы системы.
  • Интерактивные формулы и графики Подстановка текущих значений, динамический пересчёт результата, визуальная связь переменных с процессом в трёхмерной сцене.
Логика учебного задания

Каждая активность приводит студента к наблюдаемому результату и его объяснению

  1. Исследовать
  2. Выполнить
  3. Проверить
  4. Объяснить

05 / Образовательные программы

Для профильной подготовки и смежных электротехнических дисциплин

Комплекс раскрывает полный маршрут электрической энергии и отдельные процессы внутри него. Образовательная организация выбирает нужные модули, глубину изучения и место продукта в учебном плане.

Использование интерактивного комплекса при изучении электроснабжения железных дорог
Система, схема и физический процесс Учебный материал связывается с устройством реальной энергетической системы

Профильные программы

  • 13.02.07

    Электроснабжение

    Оборудование подстанций и сетей, преобразование и передача электрической энергии, трансформаторы, линии электропередачи, схемы и режимы работы.

  • 23.05.05

    Системы обеспечения движения поездов

    Специализация «Электроснабжение железных дорог»

    Тяговые подстанции, контактная и рельсовая сеть, режимы тяговой цепи, преобразование энергии на электровозе и рекуперация.

Смежное применение

Отдельные лаборатории и задания можно включать в общеэлектротехническую, энергетическую и транспортную подготовку.

13.02.03

Электрические станции, сети и системы

Генерация, трансформация, передача электроэнергии, параметры сети и энергетические потери.

13.02.13

Эксплуатация и обслуживание электрического и электромеханического оборудования

Электрические машины, аппараты, схемы, рабочие параметры и функциональные связи оборудования.

23.02.06

Техническая эксплуатация подвижного состава железных дорог

Электрическая тяга, питание электровоза, тяговый привод и режим рекуперативного торможения.

Дисциплины и профессиональные модули

Состав тем определяется программой дисциплины и выбранным сценарием занятия.

  • Электротехника и электроника
  • Электрические машины
  • Трансформаторы
  • Электроснабжение
  • Тяговые подстанции
  • Контактная сеть
  • Электрический подвижной состав
  • Основы электрической тяги
  • Энергетическая эффективность
  • Рекуперация энергии

Комплекс помогает формировать элементы компетенций

  • Читать и интерпретировать функциональные и однолинейные схемы.
  • Объяснять назначение оборудования системы электроснабжения.
  • Применять зависимости между током, напряжением, сопротивлением, мощностью и частотой.
  • Анализировать влияние параметров на состояние электрической системы.
  • Определять целостность цепи, разрыв и простые нарушения режима работы.
  • Объяснять путь энергии в режиме тяги и при рекуперативном торможении.

Конкретное место комплекса в учебном плане определяет образовательная организация. Продукт поддерживает изучение отдельных тем и формирование элементов компетенций в составе основной образовательной программы.

06 / Применение и результат

Формат занятия связан с действиями студента и учебным результатом

Комплекс используется при объяснении темы, на практическом занятии, в самостоятельной работе, при контроле и на профориентационных мероприятиях. Для каждого сценария определены действия пользователя и ожидаемый результат.

Групповое занятие с демонстрацией интерактивного комплекса
Объяснение и совместный разбор Преподаватель управляет моделью и обсуждает реакцию системы со студентами
Самостоятельная работа студента с интерактивным учебным комплексом
Собственный темп Студент выполняет сценарий и обращается к подсказкам

Пять сценариев — пять наблюдаемых результатов

Сценарий определяет роль преподавателя, уровень самостоятельности студента и способ оценки освоенного материала.

  1. 01
    Формат Преподаватель + группа

    Объяснение новой темы

    Действия в комплексе

    Демонстрация и совместный анализ

    Преподаватель меняет параметры, останавливает процесс и связывает трёхмерную модель со схемой, графиком и формулой.

    Результат

    Группа видит систему целиком

    Студенты объясняют назначение объектов и причины изменения параметров.

  2. 02
    Формат Студенты + сценарий

    Практическое занятие

    Действия в комплексе

    Сборка, настройка и исследование

    Студенты собирают элементы, прослеживают цепь, управляют параметрами и сравнивают режимы работы системы.

    Результат

    Понимание оборудования и логики процесса

    Студент связывает последовательность действий с реакцией модели.

  3. 03
    Формат Студент

    Самостоятельная работа

    Действия в комплексе

    Исследование в собственном темпе

    Обучающийся повторяет модуль, рассматривает объекты, проверяет режимы и использует подсказки по мере необходимости.

    Результат

    Закрепление темы и подготовка к занятию

    Студент возвращается к сложным процессам и повторяет действия.

  4. 04
    Формат Преподаватель + студент

    Текущий и итоговый контроль

    Действия в комплексе

    Задание с заданным уровнем помощи

    Студент выполняет последовательность, выбирает параметры и объясняет полученный результат.

    Результат

    Преподаватель видит уровень понимания

    Действия студента показывают освоенные темы и области для повторения.

  5. 05
    Формат Абитуриент

    Профориентация

    Действия в комплексе

    Короткий интерактивный маршрут

    Участник исследует технические объекты, выполняет понятное задание и прослеживает путь энергии до электровоза.

    Результат

    Понимание содержания специальности

    Абитуриент видит профессиональный контекст и круг изучаемых задач.

Результат проявляется в действиях пользователя: он исследует систему, выполняет задачу и объясняет полученный эффект.

  • Группа
  • Индивидуально
  • Контроль
  • Профориентация

07 / Внедрение и демонстрация

Конфигурация комплекса формируется под задачи учебной площадки

До поставки согласуются целевые устройства, количество рабочих мест, формат занятий, состав модулей и порядок запуска. Эти параметры фиксируются в коммерческом предложении и спецификации.

Интерактивный комплекс электроснабжения железных дорог на учебной площадке
Состав решения согласуется с учебными задачами и техническими условиями Платформа → модули → рабочие места → запуск

Что фиксируется в конфигурации

Каждый пункт отражается в коммерческом предложении, спецификации или документах на поставку.

  • Целевые устройства и платформы Поддерживаемые устройства и требования к рабочим местам.
  • Состав учебных модулей Перечень лабораторий, заданий и доступных режимов.
  • Количество и тип лицензий Число рабочих мест и условия использования программного обеспечения.
  • Материалы для преподавателя Инструкции, сценарии занятий и согласованные методические материалы.
  • Установка и первичный запуск Состав работ по установке, проверке и настройке комплекса.
  • Обновления и поддержка Порядок обновления продукта и условия технической поддержки.

Этапы запуска

Последовательность уточняется после знакомства с площадкой и программой обучения.

  1. 01 Демонстрация комплекса Показ учебного маршрута и интерактивных заданий.
  2. 02 Определение учебных задач Выбор программ, дисциплин и форматов применения.
  3. 03 Согласование конфигурации Фиксация состава, рабочих мест и технических условий.
  4. 04 Установка и проверка Развёртывание согласованной версии на площадке.
  5. 05 Подготовка преподавателя Знакомство с управлением и сценариями занятий.

Точные системные требования, состав поставки и сроки запуска указываются после согласования целевой версии продукта.

Демонстрация комплекса

Посмотрите, как студент проводит энергию от источника до электровоза

На встрече покажем учебный маршрут, интерактивные задания, управление параметрами и возможные сценарии применения в вашей образовательной программе.

  • Учебный маршрут
  • Интерактивные задания
  • Параметры и формулы
  • Варианты внедрения
Запросить демонстрацию

Свяжемся с вами, уточним задачи организации и согласуем формат показа.
